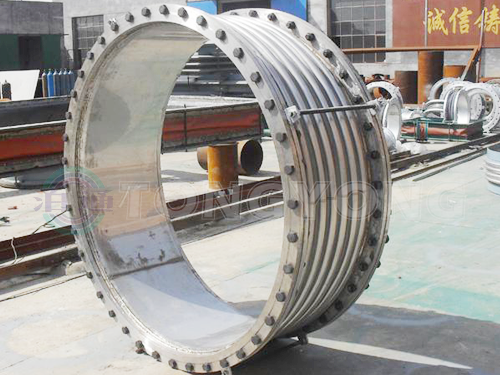

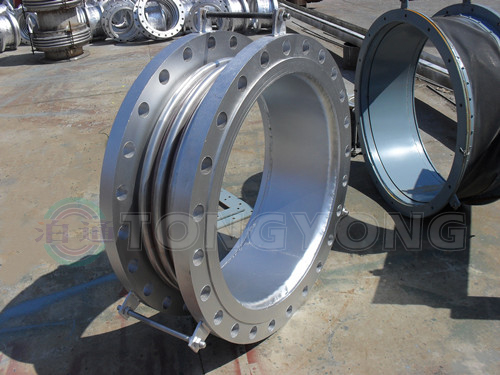

不锈钢波纹管又名不锈钢波纹管补偿器、不锈钢膨胀节、不锈钢伸缩节





不锈钢波纹管（不锈钢波纹管补偿器）型号：本厂生产DN32-DN8000,
                                                                    压力级别：0.1MPa-2.5MPa。
                                                                    连接方式：①法兰连接式 ②接管连接式
                                                                    轴向补偿量：18mm-400mm。
1、不锈钢波纹管（不锈钢波纹管补偿器）结构简图



2、不锈钢波纹管（不锈钢波纹管补偿器）产品代号



          举例：0.6TNY500 ×4TF

     表示：公称通径为Ф500，工作压力为0.6Mpa,(6kgf/cm²)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。

3、不锈钢波纹管补偿器结构特点

        补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。补偿器上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用，它不是承力件。该类补偿器结构简单，价格低，因而优先选用。

4、不锈钢波纹管补偿器的补偿特点

       该主要永远补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，便一般不应用它来补偿角位移。

5、不锈钢波纹管补偿器安装使用注意事项

      现场安装完后，必须拆除拉杆。

6、不锈钢波纹管补偿器对支座作用力的计算

         内压推力：F=100·P·A          轴向弹力：Fx=Kx·(f·K)

         横向弹力：Fy=Ky·Y                弯        矩：My=Fy·L

         弯        矩：M_θ=K_θ·θ                   合成弯矩：M=My+M_θ

 式中：Fx：轴向刚度N/mm               X:轴向实际移量mm

             Fy:横向刚度N/mm                  Y:横向实际位移量mm

            K_θ:角向刚度N·m/度             θ：角向实际位移量（度）

             P：工作压力Mpa                    A:波纹管有效面积cm²(查样本)

             L:补偿器中点至支座的距离m
