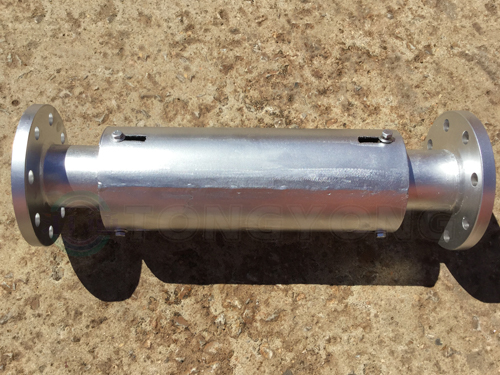

轴向型膨胀节-bowenguanbuchangqi.html" target="_blank" title ="复式波纹补偿器">复式波纹补偿器又叫伸缩节、不锈钢波纹管伸缩节

型号：本厂生产不锈钢波纹管伸缩节DN32-DN1000，压力级别0.1MPa-2.5MPa。
连接方式：①法兰连接式
②接管连接式
产品轴向补偿量：30mm-450mm。

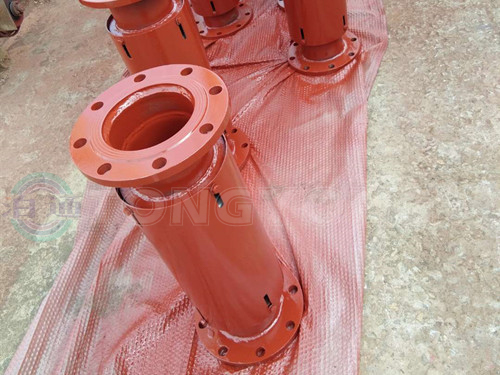

(三) 轴向型复式不锈钢波纹管伸缩节（TFS）
 1、结构简图

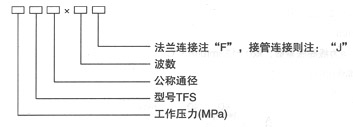

2、不锈钢波纹管伸缩节产品代号



举例：0.6TFS100×20F 表示:工作压力为0.6Mpa，通径DN=100mm,波数为20个，法兰连接的复式伸缩节(不锈钢伸缩节)。

3、不锈钢波纹管伸缩节结构特点

伸缩节由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了它的稳定性。

4、伸缩节的补偿特点

该伸缩节可以满足管道的轴向补偿，补偿量大，比较经济是其特点。

5、安装使用注意事项

安装时按轴向型伸缩节对管系管架的要求去布置。

6、伸缩节对固定支座的作用力

7、伸缩节应用举例

某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质最高温度Tmax=250℃，最低温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。



1、选型，管段所需补偿量为：

X=a·L·△T=0.0133×85(250-0) =283mm

式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6TFS500×12J)



(2)支座受力：

        查样本0.6TFS500×12J补偿器A=2445cm²    Kx=141N/mm

        压力推力：Fp=100·P·A=100×0.6×2445=146700N

        轴向弹力：Fx=Kx·X=141×283=39903N

        支座受力：F=Fp+Fx=146700+39903=186603N
