平面铰链波纹补偿器又叫平面铰链不锈钢膨胀节、平面铰链不锈钢波纹膨胀节

型号：本厂生产不锈钢膨胀节DN65-DN5000，
压力级别0.1MPa-2.5MPa。
连接方式：①法兰连接式 ②接管连接式
不锈钢膨胀节产品角向补偿量：±4度-±9度

1、铰链不锈钢膨胀节（不锈钢波纹膨胀节）结构简图

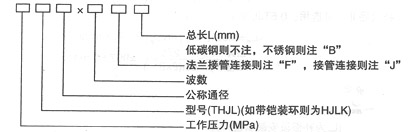

2、铰链不锈钢膨胀节（不锈钢波纹膨胀节）产品代号



         举例：0.6TJL100×8F：

       表示公称通径为Ф100，工作压力为0.6Mpa(6kgf/cm2)，波数为8个，碳刚法兰连接的铰链补偿器。

3、铰链不锈钢膨胀节（不锈钢波纹膨胀节）结构特点 "

      波纹补偿器由接管、波纹管及与接管相连的一对铰链构成。不锈钢膨胀节的铰链具有承受内压推力的能力。

4、铰链不锈钢膨胀节（不锈钢波纹膨胀节）的特点：

       该不锈钢膨胀节用于吸收单平面的角向位移。

5、铰链不锈钢膨胀节（不锈钢波纹膨胀节）安装使用注意事项

  （1）不锈钢波纹膨胀节两个或三个配套使用

  （2）安装时不锈钢膨胀节的铰链转动平面必须与位移平面一致。
