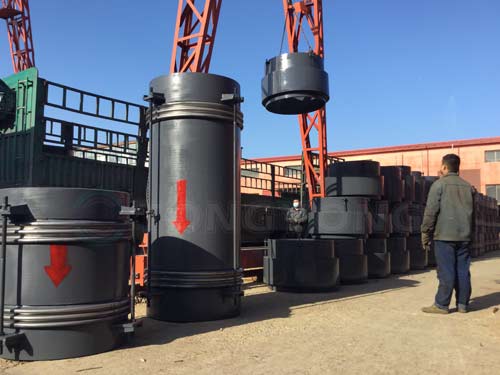

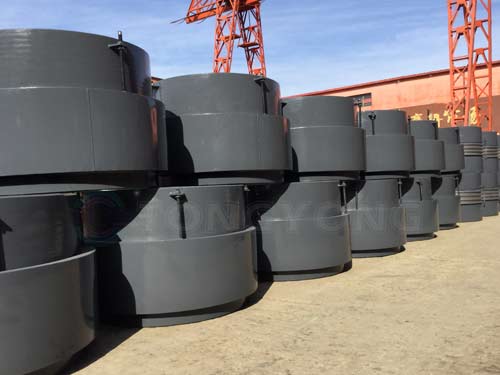

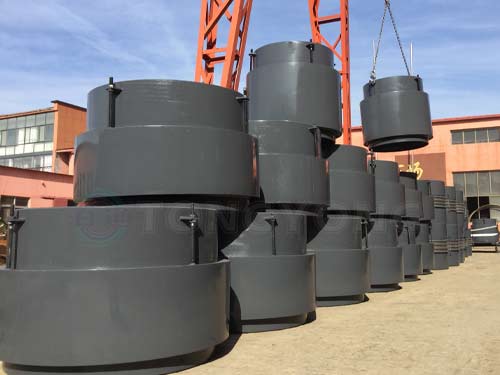

无约束波纹补偿器又叫无约束管道伸缩器，无约束金属波纹管伸缩器

型号：本厂生产无约束管道伸缩器（无约束金属波纹管伸缩器）DN32-DNI500,
管道伸缩器压力级别0.25MPa-2.5MPa
管道伸缩器连接方式：①法兰连接式  ②接管连接式

1、无约束管道伸缩器（无约束金属波纹管伸缩器）结构简图

           管道伸缩器，无约束金属波纹管伸缩器src="/uploads/bt53.jpg" width="303" border="0" longDesc=无约束管道伸缩器，无约束金属波纹管伸缩器） />
2、无约束管道伸缩器（无约束金属波纹管伸缩器）产品代号

           管道伸缩器，无约束金属波纹管伸缩器src="/uploads/bt053.jpg" width="401" border="0" longDesc=无约束管道伸缩器，无约束金属波纹管伸缩器/>

      举例：WYS100—0.6/20F

    表示公称通径为100mm，工作压力为0.6Mpa，补偿量为20mm,法兰连接的无约束型管道伸缩器（金属波纹管伸缩器）。

3、无约束管道伸缩器（无约束金属波纹管伸缩器）结构特点

        无约束管道伸缩器的定向保护管的一端和主定向板焊接，包容在定向保护管内的导向管通过次定向板和另一侧接管焊接，定位板与定向保护管焊接。因此该管道补偿器具有强大的支撑和定向性能，同时定位板保护波纹管不被拉平。

4、无约束管道伸缩器（无约束金属波纹管伸缩器）的补偿特点：

      该管道伸缩器用于补偿轴向位移。
