| | | 摘要： | | 注填式套筒补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。 套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。 |
|
|
|
产品简介

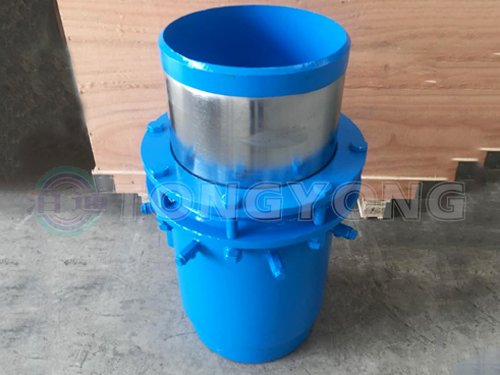

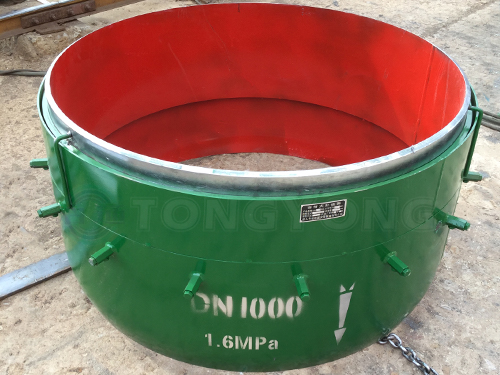

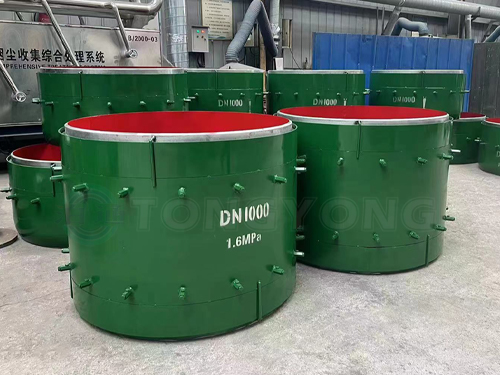

注填式套筒补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅设。适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。 套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。
结构特点
注填式套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。注填式套筒补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经特殊处理，在盐水、盐溶液等环境下耐腐蚀性能好，比奥氏体不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。套筒式补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。注填式套筒补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。
安装要求
1、补偿器安装时，首先检查其规格是否与定货一致。 2、单向补偿器的滑动套筒应安装在介质的流入端。3、与补偿器两端相焊接的管段必须进行坡口处理，焊接后要按验收规范进行水压实验，压力为工作压力的1.5倍。试压时如密封装置发生泄露，应均匀旋紧螺栓，紧固至无泄露为止。4、补偿器沿管道中心线安装，不同轴度大于1%，以防运行时摩擦力过大及影响密封性。5、在靠近补偿器的管道处应设置导向滑动支座，防止侧向位移。6、注意保护滑动表面，严禁碰伤或腐蚀。7、双向补偿器外套筒应用固定支座托起，并保持与管路同心，两边的补偿距离要近似相同。8、补偿器各种气温下，均可按最大长度Lmax安装，不需预拉或预压（出厂为产品的最大长度）。 |
|
|
