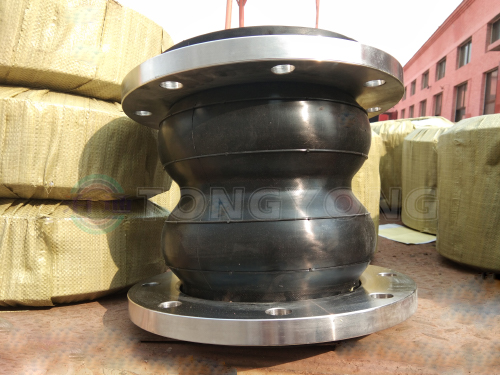

| | | 摘要： | | 注： 1.如介质为油，腐蚀性物质，工作环境温度有特殊要求，订货时须说明。
2.法兰连接符合BG4216.3～4216.5标准，下为附表。 |
|
|
|

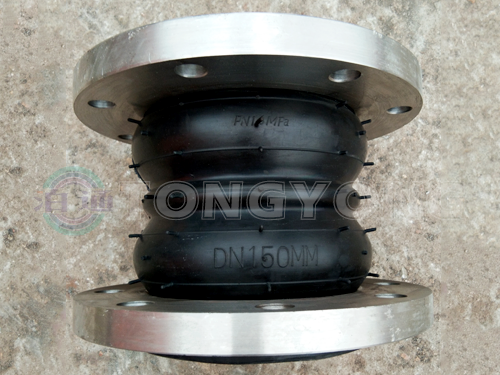

注： 1.如介质为油，腐蚀性物质，橡胶软接头工作环境温度有特殊要求，订货时须说明。
2.橡胶软接头法兰连接符合BG4216.3～4216.5标准，下为附表。 项目 | 公称通径DNmm | 200～300（8-12″） | 50～150（2-6″） | JGD-A（1） | JGD-A（2） | JGD-A（3） | 工作压力MPa( kgf/cm 2 ) | 1.0（10） | 1.6（16） | 2.5（25） | 爆破压力MPa( kgf/cm 2 ) | 2.0（20） | 3.0（30） | 4.5（45） | 真空度KPa(mm/Hg) | 40（300） | 53.3（400） | 86.7（650） | 适用温度℃ | -15～115特殊可达-30～250 | 适用介质 | 空气、压缩空气、水、海水、热水、油、酸、碱等化学物质 |
公称通径 DN | 长度L
mm | 法兰厚度b
mm | 螺栓数
n | 螺栓孔
直径
mm | 螺栓孔中心
圆直径mm | 轴向位移mm | 横向位移
mm | 偏转角度
(a 1 +a 2 ) | mm | 英寸 | 伸长 | 压缩 | 50 | 2 | 165 | 18 | 4 | 17.5 | 125 | 30 | 50 | 45 | 35° | 80 | 3 | 175 | 20 | 8 | 17.5 | 160 | 35 | 50 | 45 | 35° | 100 | 4 | 225 | 22 | 8 | 17.5 | 180 | 35 | 50 | 40 | 35° | 125 | 5 | 230 | 24 | 8 | 17.5 | 210 | 35 | 50 | 40 | 35° | 150 | 6 | 325 | 24 | 8 | 22 | 240 | 35 | 50 | 40 | 35° | 200 | 8 | 325 | 24 | 8 | 22 | 295 | 35 | 50 | 40 | 35° | 250 | 10 | 325 | 28 | 12 | 22 | 350 | 35 | 60 | 35 | 30° | 300 | 12 | 325 | 28 | 12 | 22 | 400 | 300 | 60 | 35 | 35 |
|
|
|
