在L、Z形管道，锅炉烟风道等复杂的三维位移、需要补偿角向位移的工况。通常使用万向铰链式波纹补偿器。主要吸收平面的角位移。

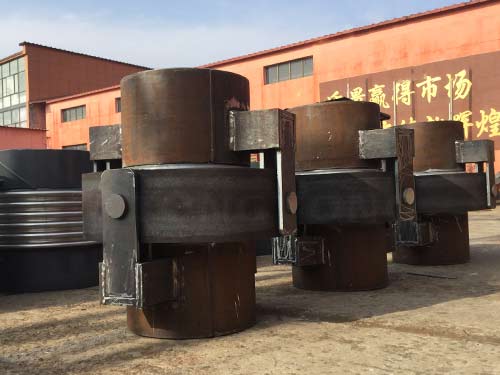

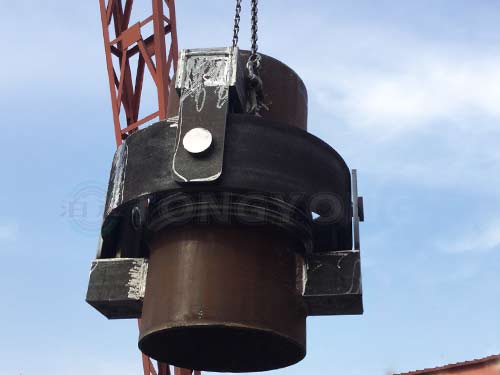

万向铰链式波纹补偿器通过“万向环”和“铰链”结构，用来吸收管道在三维空间内产生的角位移。结构上由波纹管及销轴、铰链板、万向环和立板等结构件组成。
万向环做为达到“万向”能力的核心，类似一个灵活关节，使补偿器在各个方向上进行角向偏转。铰链机构包括铰链板、销轴等，用于传递管道的内压推力，并能引导波纹管进行定向的横向或角向变形。
主要应用领域
万向铰链波纹补偿器因其强大的多向补偿能力，被广泛应用于存在复杂位移的严苛工况。包括：电力行业、冶金行业、城市集中供热、石油化工、除尘环保行业管道系统中。
