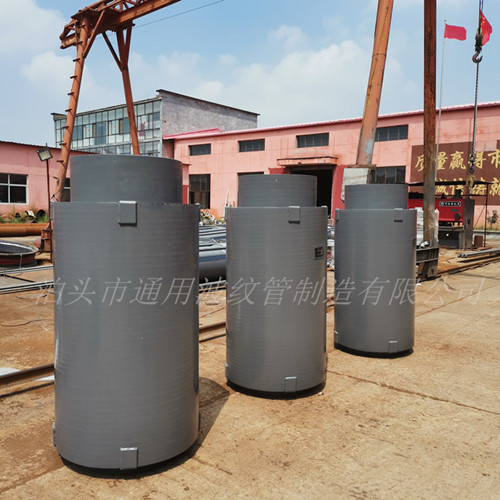

轴向型外压式波纹补偿器（ TWY ）
轴向型外压式波纹补偿器（ TWY ）详细内容介绍
关于产品详细说明
补偿器又叫伸缩器，不锈钢伸缩器
型号：本厂生产外压式不锈钢伸缩器DN32-DNI600，
压力级别0.1MPa-2.5MPa。
产品轴向补偿量：18mm-400mm
压力级别0.1MPa-2.5MPa。
产品轴向补偿量：18mm-400mm
1、不锈钢伸缩器结构简图

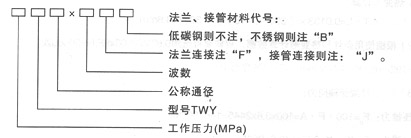

2、不锈钢伸缩器产品代号
举例：0.6TWY500×8JB
表示：不锈钢伸缩器公称通径为500mm，工作压力为0.6Mpa，（6kg/cm2）波数为8个，不锈钢管连接的轴向型外压式不锈钢伸缩器。注：疏水口的设置按用户要求
3、不锈钢伸缩器结构特点
不锈钢伸缩器由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数_多。
4、不锈钢伸缩器补偿特点
该不锈钢伸缩器主要吸收轴向位移，具有补偿量大，保温性能好，残余介质可以排除等优点。
5、不锈钢伸缩器安装使用事项：
（1）安装时疏水口向下。
（2）现场安装完后，_拆除拉杆。
（3）安装是介质流向与补偿器的流向标志一致。
6、轴向型外压式波纹补偿器（不锈钢伸缩器）对支座作用力的计算（不考虑温度对补偿量及刚度的修正）：
例：一碳钢管路，公称通径500mm,工作压力0.6Mpa：介质温度350℃，环境_温度-10℃，安装温度为20℃，管线长如图,疲劳破坏次数要求30000次。要安装一外压补偿器（伸缩器，不锈钢伸缩器），试计算伸缩器对支座的作用力。

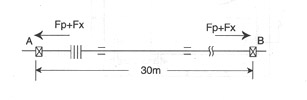

外压不锈钢伸缩器一般安装位置如下（图示）
解：（1）热变形计算
△L=α·△T·L=0.0133×[350-(-10)] ×30=143.6mm
(2)根据使用条件和热变形计算数据，查样要可选用0.6TWY500×8F,N=3000u次。
Xo=192mm,Kx=272N/mm(不作预变形)
(3)A，B管架受轴向力：
内压推力：Fp=100·P·A=100×0.6×2445=146700(N)
轴向弹力：Fx=Kx·X=272×143.6=39059.2(N)
F=Fp+Fx=146700+39059.2=185759(N)

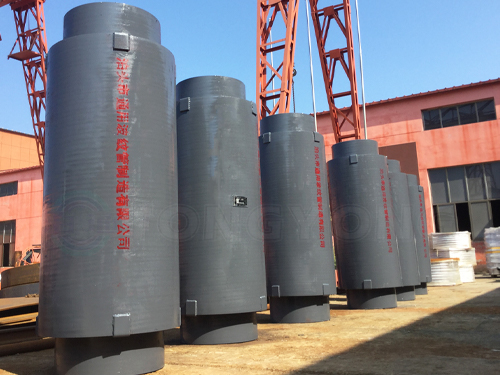

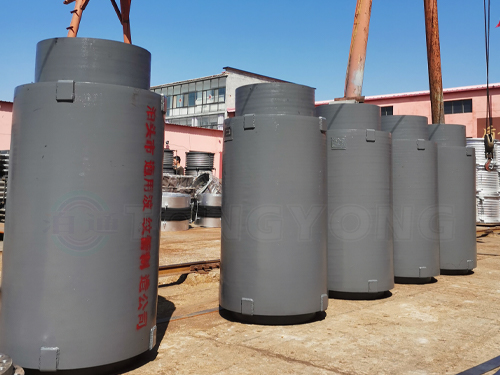

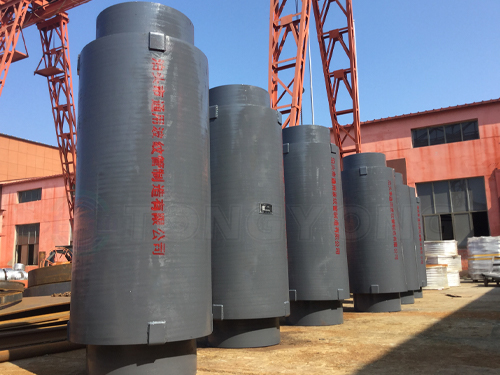

关于产品细节展示
