内外压力平衡式波纹补偿器（TNWP）

泊头通用供应大口径管道伸缩节，金属波纹伸缩节,不锈钢管道伸缩器,煤粉管道三向管道伸缩节,电厂烟风煤管道伸缩节,不锈钢金属波纹伸缩节严格按GB12777国标生产,交货及时质量可靠障热线:0317-8182265 8197979 8292369 8310212

内外压力平衡式波纹补偿器又叫内外压力平衡式管道伸缩节，内外压力平衡式金属波纹伸缩节

内外压力平衡式管道伸缩节（金属波纹伸缩节）连接方式：①法兰连接式②接管连接式
内外压力平衡式管道伸缩节（金属波纹伸缩节）轴向补偿量：根据用户要求。

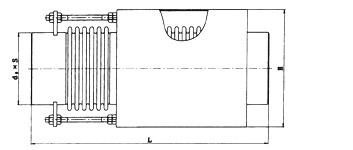

1、内外压力平衡式管道伸缩节（金属波纹伸缩节）结构简图

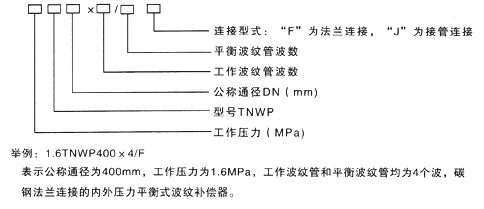

2、内外压力平衡式管道伸缩节（金属波纹伸缩节）产品代号

3、内外压力平衡式管道伸缩节（金属波纹伸缩节）结构特点

管道伸缩节由内压伸缩节和外压伸缩节连接而成。

4内外压力平衡式管道伸缩节（金属波纹伸缩节）补偿特点

该管道伸缩节补偿量大，无内压推力，弹性反力_小等特点。

5、内外压力平衡式管道伸缩节（金属波纹伸缩节）安装使用注意事项：

（1）安装时疏水口向下。

（2）现场安装完后，_拆除拉杆。

（3）安装时介质流向与管道伸缩节的流向标志一致。

6、内外压力平衡式管道伸缩节（金属波纹伸缩节）对支座作用力的计算：

轴向弹性力：Fx=Kx*(f*x)

Kx-轴向刚度N/mm

X-轴向实际变形量mm

f-计算系数，当预变形(包括△X=0时)f=1/2，当不进行预变形时，f=1。

7、内外压力平衡式管道伸缩节（金属波纹伸缩节）应用举例：

通径为400mm的一段热水管道长40m，介质压力为1.6Mpa,工作温度为100℃，安装温度为20℃。试选择补偿器的型号并不计算支座受力。
