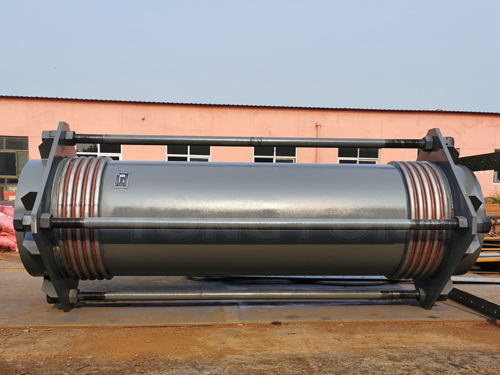

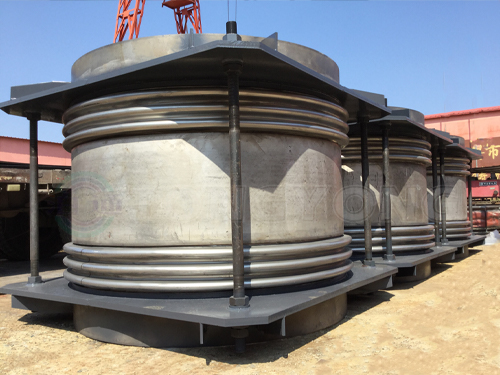

大拉杆补偿器又叫大拉杆管道膨胀节、大拉杆金属波纹管膨胀节。

使用说明：大拉杆横向波纹补偿器可以补偿弯曲管道的横向位移和角位移。

型号:本厂生产管道膨胀节(金属波纹管膨胀节）DNI00-DN5000，
压力级别：0.1MPa-2.5MPa。
管道膨胀节连接方式：①法兰连接式 ②接管连接式
管道膨胀节产品横向补偿量：根据用户要求。

大拉杆横向波纹补偿器对支座作用力的计算方法：

横向弹力：F_y=K_y•Y                          弯矩：M=F_y•L

式        中：K_y-横向刚度  N/mm       Y-横向实际位移（变形量）mm

                    L-管架到补偿器中点的距离  m

 大拉杆横向波纹补偿器安装需要注意的事项：

1、 正确冷紧，冷紧安装可以使大拉杆波纹补偿器处在好的工作状态，冷紧时要注意安装的冷紧口不要距离补偿器过近。
2、 不允许为了配合管道冷紧将 金属波纹管补偿器 进行扭转或变形，以防止安装中的不对中、不平整等其他应力作用在金属波纹管补偿器的波纹管部分造成拉伤。
3、 大拉杆波纹补偿器是不能承受扭矩的，在安装和工作时不要强行对波纹补偿器进行扭转，以免破坏波纹补偿器。
4、 安装时注意保护波纹管部分，波纹管作为大拉杆波纹补偿器重要的工作部分，在运输、安装、焊接时要注意防止波纹管受损坏。
5、 安装时应紧靠固定支架安装，以便于吸收管段的位移，并承受盲板力（内压力产生的推力）
6、 安装完成后大拉杆波纹补偿器的拉杆要这样调节，松开拉杆螺母，将限位装置调到规定位置。

泊头市通用波纹管根据用户现场环境结合工作压力、补偿量、流通介质及介质温度等技术参数设计生产大拉杆横向波纹补偿器 ，欢迎新老用户来电咨询!
