曲管压力平衡式波纹补偿器（TQP）
曲管压力平衡式波纹补偿器（TQP）详细内容介绍
关于产品详细说明
曲管压力平衡波纹补偿器又叫曲管压力平衡不锈钢伸缩节、曲管压力平衡金属伸缩节
金属伸缩节型号补偿量：根据用户要求。

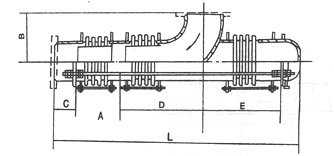

1、管压力平衡不锈钢伸缩节（金属伸缩节）结构简图

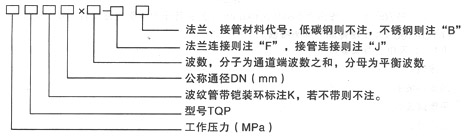

2、管压力平衡不锈钢伸缩节（金属伸缩节）产品代号
举例：0.25TQP700×8/4JB
表示公称通径为Ф500，工作压力为0.25Mpa，波数8/4，碳钢法兰连接万向铰链波金属伸缩节。
3、管压力平衡不锈钢伸缩节（金属伸缩节）结构特点
金属伸缩节的前部（通道端）有两个总做波纹管，后部（平衡端）有一个平衡波经纬度器，当弯曲管产生横向位移时，大拉杆上的球面螺面绕球面垫圈转动，同时大拉杆承受内推压力。
4、管压力平衡不锈钢伸缩节（金属伸缩节）特点
金属伸缩节通道端的两个工作波纹管可以补偿弯曲管段产生的横向位移，平衡端的平衡波纹管可以补偿直管段的轴向位移。
5、管压力平衡不锈钢伸缩节（金属伸缩节）安装使用说明：
1、曲管压力平衡式不锈钢伸缩节安装在管道的拐弯处或设备相连的空间管道上。它能补偿轴向位移、横向位移，而不会对管道系统或其他设备产生内压推力。金属伸缩节常用于泵、压缩机、气轮机及其他对载荷敏感的管道系统，且能吸振降噪，_设备安全运行。
2、金属伸缩节现场安装完成后，须拆除小拉杆。
关于产品细节展示
