通用波纹管制造有限公司_生产风道橡胶补偿器，质量_，服务_，信誉_，深受大中小企业用户的好评与信赖。风道橡胶补偿器中的橡胶和纤维织无力的传递损耗，减少了设计程序，无需增加其它辅助设施。
|
主要技术参数
|
|
补偿长度
|
±90mm
|
|
工作压力
|
≤4500pa
|
|
温度范围
|
-40℃-300℃
|
|
安装长度
|
300-450mm
|
|
拉伸长度变化率
|
≤15%
|
|
两端支架间距之和
|
≤50m
|
|
两端滑动支架间距
|
2-4m
|
|
胶料性能
|
|
|
拉伸强度
|
≥12Mpa
|
|
扯断长率
|
≥300%
|
|
扯断_变形
|
≤25%
|
|
硬度
|
58±3o
|
|
热空气考化
|
70℃×72h
|
|
扯断伸长变化率
|
≥20%
|
|
|
风道橡胶补偿器主要外形尺寸
|
|
型号（mm）
|
管外径D
|
D 1
|
D 2
|
D 3
|
法兰厚度mm
|
连接螺栓数量n ×Φ M
|
重量kg
|
|
FUB800
|
812
|
950
|
1000
|
850
|
8
|
24×M22
|
184.6
|
|
FUB900
|
912
|
1050
|
1100
|
950
|
203.6
|
|
FUB1000
|
1012
|
1150
|
1200
|
1052
|
10
|
30×M22
|
221.9
|
|
FUB1100
|
1112
|
1250
|
1300
|
1152
|
240.7
|
|
FUB1200
|
1212
|
1350
|
1400
|
1252
|
259.5
|
|
FUB1300
|
1312
|
1450
|
1500
|
1352
|
278.3
|
|
FUB1400
|
1412
|
1550
|
1600
|
1452
|
30×M22
|
357.3
|
|
FUB1500
|
1512
|
1650
|
1700
|
1552
|
36×M22
|
391.2
|
|
FUB1600
|
1614
|
1750
|
1800
|
1654
|
10
|
426.3
|
|
FUB1700
|
1714
|
1850
|
1900
|
1754
|
449.7
|
|
FUB1800
|
1814
|
1950
|
2000
|
1854
|
44×M22
|
481.0
|
|
FUB1900
|
1914
|
2050
|
2120
|
1954
|
533.4
|
|
FUB2000
|
2016
|
2170
|
2240
|
2056
|
619.9
|
|
FUB2100
|
2116
|
2270
|
2340
|
2156
|
12
|
54×M30
|
753.3
|
|
FUB2200
|
2216
|
2370
|
2440
|
2256
|
785.3
|
|
FUB2300
|
2316
|
2470
|
2450
|
2356
|
817.2
|
|
FUB2400
|
2416
|
2570
|
2640
|
2456
|
849.2
|
|
FUB2500
|
2516
|
2670
|
2740
|
2556
|
881.2
|
|
FUB2600
|
2616
|
2770
|
2840
|
2656
|
14
|
64×M30
|
913.2
|
|
FUB2800
|
2816
|
2970
|
3040
|
2856
|
986.5
|
|
FUB3000
|
3016
|
3170
|
3240
|
3056
|
1050.5
|
|
FUB3200
|
3216
|
3370
|
3440
|
3256
|
1114.6
|

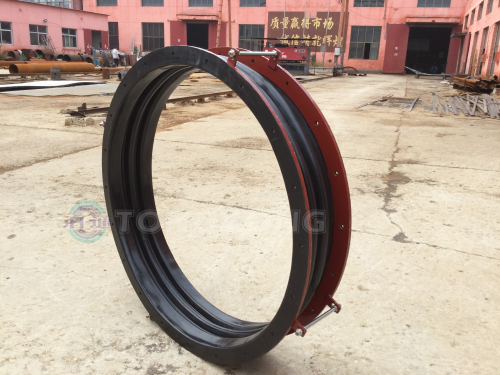

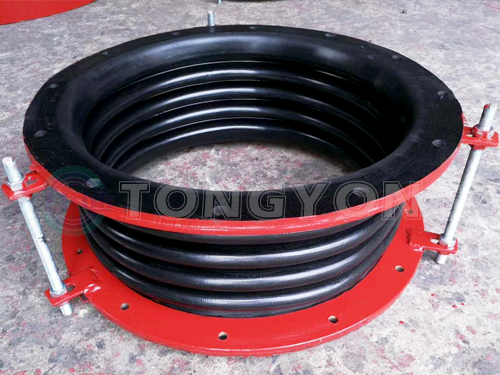

FUB风道橡胶补偿器简介
|
FUB型风道橡胶补偿器：该系列产品分为FDZ、FVB、FUB、XB四种型号，由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境保护领域中一种极为理想的减震、降噪、消烟除尘的_配套件。按材质要求可以分为纤维织物补偿器，橡胶风道补偿器，不锈钢波纹补偿器（金属补偿器）。
FUB型风道橡胶补偿器用途: 工厂类： 火力发电厂、锅炉、燃气轮机排气系统石化工业、锅炉、工业用炉排气系统、排烟脱硫装置、温式、干式通风道冶金系统、高炉、转炉、燃烧炉的消烟除尘核发电厂、换气装置水泥工业、各种窑、集尘、烟尘处理系统装置类： 集尘器，吸尘器，空气加热器，洗涤器，引风机，鼓风机等设备的风机进出口。
FUB型风道橡胶补偿器产品特点
1、结构合理，弹性好，热胀冷缩范围大，对管道支架的反作用力小
2、吸震降噪，隔热隔尘，有利环保，简化支架结构
3、能偏围位移，可防止连接的支架或设备基础下沉引起的损害，能适_管道安装的偏心误差，方便安装与维修
4、耐麿，耐热，耐老化，_，使用寿命长
5、阴力小，重量轻，不积灰
6、耐介质温度范围：-40—300度
