电液动推杆插板阀结构

来源：泊头市通用波纹管制造有限公司发布时间：2022/4/1 8:37:35

用于冶金、化工、环板等行业等烟气管道系统中作为烟气调节、切换作用的插板阀。为了达到不同工况以及操作的需要，驱动形式有多种规格。常用的形式有电动、气动、电液推动杆、手动等。

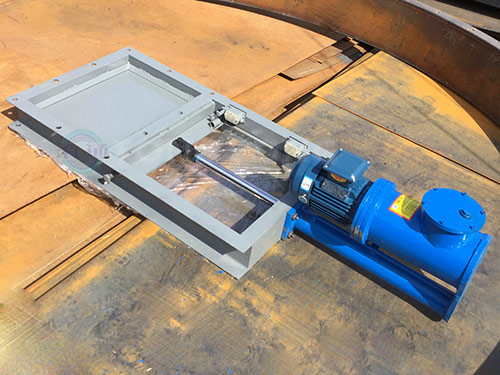

山西陈经理选用的电液动推杆插板阀规格尺寸为400*500，选用碳钢材质。主要由框架、闸板、电液装置、电气自控单元等零件组成。工作时，活塞杆受到液压带动闸板作水平方向往复运动，达到插板阀开启关闭的目的。

电液动推杆插板阀包括阀体、插板阀和控制装置，具有流图阻力小，操作方便，开启关闭灵活的特点。主要工作元件电液推动杆由电机、联轴器、齿轮泵、双向油泵、单向阀，液压组合阀等组成。安装步骤如下：安装前需要检查插板阀密封面腔内是否有异物或砂粒附着，核对插板阀的规格连接尺寸以及介质的流向；各个连接部件的螺栓，要求做到均匀拧紧；安装时需要预留阀门驱动的空间；驱动装置的接线须要按照线路图进行。
