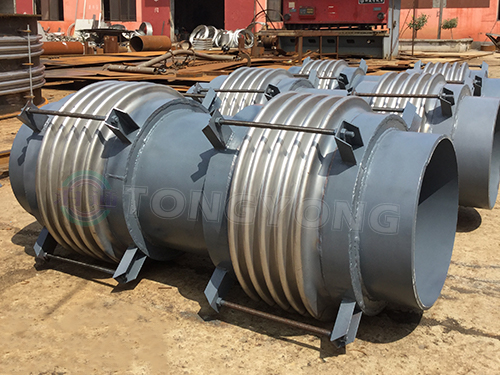

煤粉管道三维补偿器TSW300*(4+4)-1500J用于锅炉送粉管道，用来吸收锅炉炉膛向下热膨胀和炉膛的横向位移以及管道的热位移的同时能够吸收轴向位移。输送煤粉介质，波纹管部分选用304材质、接管以及导流筒部分采用Q235材质。
通常安装在燃烧器的水平或垂直送粉管道上，水平布置时需要注意为了减少补偿器的磨损和流阻，应在安装现场进行冷紧，冷紧量控制在燃烧器接口热态时向下膨胀量≥50%及以上。水平安装状态下用来吸收横向位移以及少量的轴向位移。反之采用垂直布置时为了减少冷态位置的受力，补偿器厂家在出厂前会对三维补偿器进行预拉伸，垂直进行安装时以吸收轴向位移为主，横向位移为辅。
在选用煤粉管道三维补偿器时需要落实以下参数：
1、送粉管道的外径、壁厚以及补偿量。
2、使用压力以及温度。
3、吸收位移方向。
