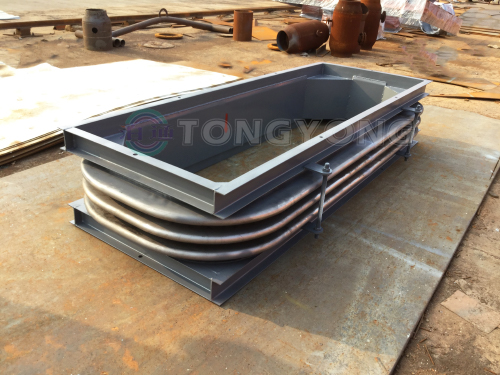

矩形金属补偿器通常包括矩形波纹管、端部矩形接管、导流筒、拉杆等附属零件。单式轴向型波纹补偿器有一个矩形波纹管，以吸收轴向位移为主，也可以吸收少量的横向位移。当口径_大时自由型矩形补偿器可通过两件单式轴向型矩形补偿器、以及中间矩形管道进行现场组装。
根据矩形补偿器的波形分为：V形和U形。常用的V形波纹管波高、波距、壁厚等波形参数相对固定。
根据矩形补偿器的拐角形状分为：单斜接角、折叠角、双斜接角、圆角。其中单斜接角、折叠角、双斜接角结构通过直段裁割而成，虽然生产工艺简单但是由于结构突变及焊缝的影响，应力集中_为明显。圆角结构由直段盘弯而成，生产工艺相对复杂，受限于圆角转弯半径的限制，矩形管道的尺寸不能太小。
