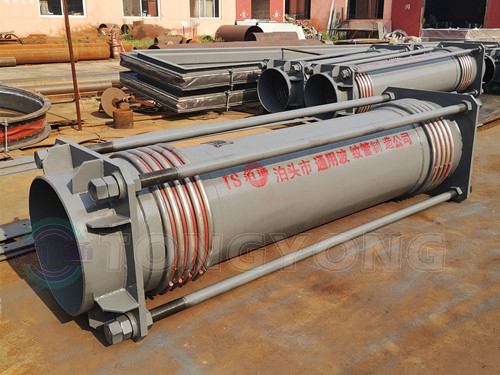

大拉杆横向波纹补偿器由两组相同的波纹管、导流筒、大拉杆、端接管、中间接管等零件构成。可吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时大拉杆横向波纹补偿器的拉杆可承受内压推力。在安装前，会沿热膨胀反方向进行1/2的冷紧，以获得更大的工作补偿能力。在冷态下，波纹补偿器呈负变形状态，管道受热伸长后，波纹管通过其柔韧性横向变形，波纹补偿器外观上可呈现工作变形状态，达到补偿效果。
通过波纹管的角偏转可吸收管道单平面或多平面的横向位移。拉杆可以承受压力推力和其他附加外力的作用，安装前大拉杆是松动的，当补偿器变形后，大拉杆限制变形量的同时起到保护波纹管的作用。
大拉杆横向波纹补偿器适用于架空管道，由于其横向变形的特点，可安装在管道中的L和Z形部位，在安装时如果没有自然形成的L和Z形，则需要增加安装空间来放置波纹补偿器。可以水平安装或垂直安装。
