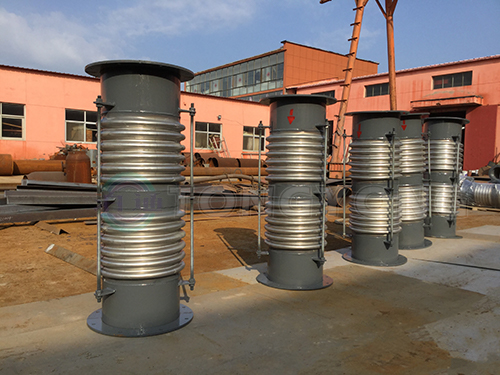

常用的拉杆式补偿器有大拉杆横向型、小拉杆横向型、复式拉杆型，前两种补偿器用于补偿横向位移，后者用于补偿轴向位移。结构不同适用的工况环境不同。泊头通用波纹管带您了解拉杆式补偿器型号。
大拉杆横向型由中间接管、波纹管、端接管、法兰、大小拉杆等组成，可吸收弯曲管系的横向位移和量值不大的角向位移。4根大拉杆起到承受压力、推力以及附加外力的作用，出厂前拉杆两端的螺栓已将间距调整好，安装前大拉杆是松动的，工作过程中如果出现变形可以起到限制变形量并保护波纹管的作用。
小拉杆横向型由波纹管、端接管、波纹管、小拉杆以及中间接管等组成，可以补偿弯曲管段的横向位移和角位移，同时可以补偿轴向位移。
复式拉杆型由中间接管所连接的两个波纹管及端管、拉杆、端板和球面与锥面垫圈等结构件组成。能够吸收平面内产生的为位移，拉杆两端的球、锥面垫圈使得拉杆不仅能够承受波纹管的压力推力，而且允许拉杆产生倾斜，从而使得补偿器在吸收位移的同时，拉杆以及端板能够承受压力推力所引起的力和力矩。
