用于平衡内部压力的波纹补偿器，包括直管压力平衡型、曲管压力平衡型、内外压力平衡型等，安装在管道系统中吸收位移，平衡波纹管内径与平衡波纹管内径之间环面上的内压载荷。

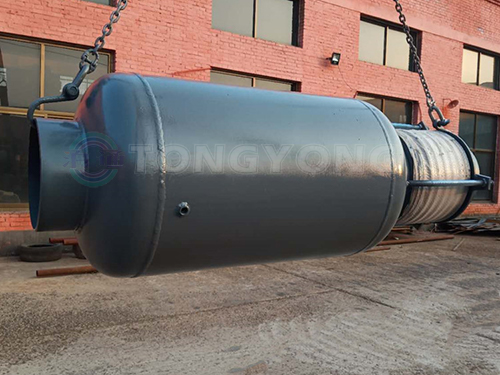

直管压力平衡式波纹补偿器由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成。细分内部结构有多种规格包括：内压直管压力平衡、外压直管压力平衡、外压旁通直管压力平衡、内外压组合旁通型。规格不同工作原理略有不同。
内压直管压力平衡型：
主要用于吸收管道产生的轴向位移，少量的横向位移以及这组合位移。可承受内压由于其受柱稳定性的限制，当管道产生热膨胀时两个工作波纹管压缩，平衡波纹管拉伸，吸收管系的轴向变形。拉杆端部的球面、锥面垫圈及螺母在约束压力推力的同时，允许拉杆倾斜，使波纹管吸收横向位移。
外压直管压力平衡型：
主要用于吸收轴向位移，通过结构的变化，将管道内压在波纹管部分转化为外压，使波纹管不受内压柱稳定性的限制。当管道产生热膨胀时两个工作波纹管拉伸，平衡波纹管压缩，吸收管系的轴向变形。各环板不仅要承受压力推力引起的力和力矩，还应能够承受作用在其环面上的压力载荷。
外压旁通直管压力平衡型：
主要吸收轴向位移，将管道内压在波纹管部分转外为外压，当管道热膨胀时一个波纹管压缩，吸收管系的轴向变形。外压旁通直管压力平衡型通过在端管上开出与其流通面积相等的孔，使得介质在封头的阻挡下，通过流通孔流过波纹管外侧，在通过流通弄孔流入端管。
内外压组合旁通型：
