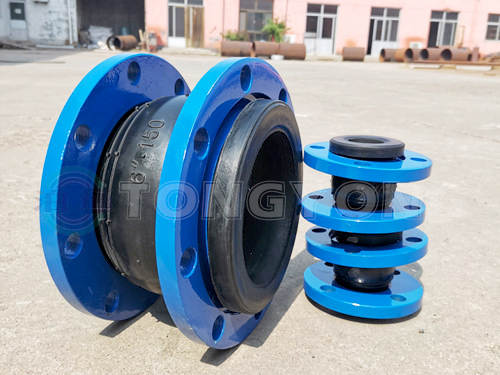

加强式橡胶软连接

由内外橡胶和增强层进行模压硫化成型的加强式橡胶软连接，其波纹状橡胶球体与金属平型活接头组成。橡胶软接头具有弹性，外力形变后恢复性好。

相关标签：风道橡胶软连接|可曲挠单球橡胶软连接|风机软连接

加强式橡胶软连接详细内容介绍

关于产品详细说明

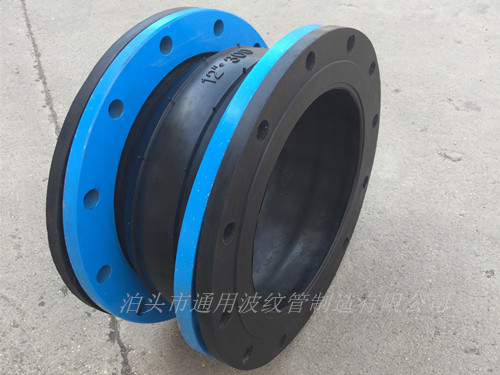

加强式橡胶软连接安装在管道系统中起到连接、隔离设备或管道噪声。橡胶球体做为主体采用压铸和黏接缠绕成形、金属结构件以及限位螺栓和螺母组成。
加强式橡胶软连接在进行选型式需要从材料的选择、结构的设计、强度、性能以及金属结构件方面着手，用户应落实除介质、温度、压力以及流动情况外，橡胶软连接安装位置所处的光照、空气成分以及温度，安装长度、接口尺寸等。管道或设备热胀冷缩变形、安装偏差及接口如存在附加位移所引起的轴向、横向以及角向的变形。
橡胶软连接常用于水泵、阀门、给排水管道、化工行业输送管道、粒状及粉状介质的低温输送管道，应用环境不同对橡胶软接头的材质要求不同，需要综合多种因素选用与其相适应的材质。

项目	型号	JGD-1	JGD-2	JGD-3
工作压力MPa(kgf/cm²)		1.0（10）	1.6（16）	2.5（25）
爆破压力MPa(kgf/cm²)		2.0（20）	3.0（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
适用温度℃		-15～+115特殊可达-30～+250
适用介质		空气、压缩空气、水、海水、热水、油、酸、碱等

公称通径DN		长度L mm	法兰厚度b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径mm	轴向位移mm		横向位移 mm	偏转角度 (a₁+a₂)
mm	英寸	长度L mm	法兰厚度b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径mm	伸长	压缩	横向位移 mm	偏转角度 (a₁+a₂)
40	1.5	150	18	4	18	110	10	20	20	30°
50	2	150	20	4	18	125	10	20	20	30°
65	1.5	150	20	4	18	145	10	20	20	30°
80	3	150	20	8	18	160	10	20	20	30°
100	4	200	22	8	18	180	15	30	25	30°
125	5	200	22	8	18	210	15	30	25	30°
150	6	200	24	8	22	240	15	30	25	30°
200	8	200	24	8	22	295	20	40	30	30°
250	10	200	26	12	22	350	20	40	30	30°
300	12	200	26	12	22	400	20	40	30	30°
350	14	225	26	16	22	460	20	40	30	30°
400	16	225	26	16	26	515	20	40	30	30°
450	18	260	28	20	26	565	25	45	30	30°
500	20	260	28	20	26	620	25	45	30	30°
600	24	260	30	20	30	725	25	45	30	30°
