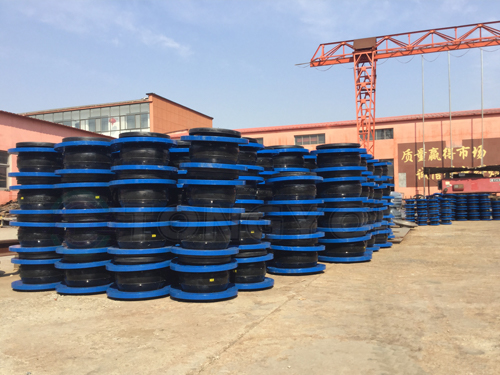

JXT(JGD)型可曲挠合成橡胶软接头

JXT(JGD)型可曲挠合成橡胶软接头河北省－泊通，泊头市通用波纹管有限公司制造生产。诚信为本，质量为金，拥有二十余年经验，二十余年的信誉，是您的理想合作伙伴！

相关标签：JXT|JGD|型可曲挠合成橡胶软接头

JXT(JGD)型可曲挠合成橡胶软接头详细内容介绍

关于产品详细说明

JXT（JGD）型可曲挠合成橡胶软接头_河北省_品牌－泊通，由行业_实力企业－泊头市通用波纹管有限公司制造生产。诚信为本，质量为金，拥有二十余年的_，二十余年的信誉_，是您的理想合作伙伴！

项目	型号	JGD-1	JGD-2	JGD-3

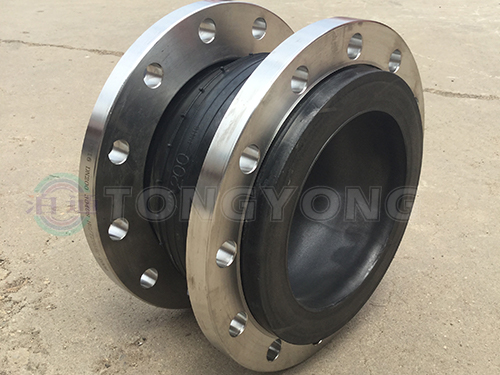

橡胶接头按结构可分为单球体、双球体、异径体、弯球体及风压盘管等5种。由内外层胶、帘布层和钢丝圈组成管状橡胶件，经硫化成型后再与金属法兰或平行接头松套组合而成。此产品可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。工作压力MPa(kgf/cm²)		1.010）	1.6（16）	2.5（25）
爆破压力MPa(kgf/cm²)		2.0（20）	3.0（30）	4.5（45）
真空度KPa(mm/Hg)		53.3（400）	86.7（650）	100（750）
适用温度℃		-15℃～115℃特殊可达-30℃～250℃
适用介质		空气、压缩空气、水、海水、热水、油、酸、碱等。

公称通径DN		长度 L mm	法兰厚度 b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D₁mm	轴向位移mm		横向位移 mm	偏转角度 a₁+a₂
mm	英寸	长度 L mm	法兰厚度 b mm	螺栓数 n	螺栓孔直径 mm	螺栓孔中心圆直径D₁mm	伸长	压缩	横向位移 mm	偏转角度 a₁+a₂
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	6	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	400	40	52	48	2390	25	35	30	10
2400	96	400	41	56	48	2600	25	35	30	10
2600	104	450	42	60	54	2810	25	35	30	10
2800	112	450	45	64	54	3020	25	35	30	10
3000	120	450	50	68	54	3220	25	35	30	10
注：1、特殊要求可来函来图定制，法兰按《_通用给排水标准图集》，其它按HG/T2289-92。 2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。 3、DN700-DN1200工作压力为1.0MPa，DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。 4、悬空给水使用DN200以上产品，管道_有固定支撑或固定托架，否则产品应安装防拉脱装置。 5、用户使用橡胶接头，对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
